Smeid stielen Trunnion Ball Valve -FLANGE

De dynamyk fan Guocheng Valve Group Co., Ltd.LTD. is ien fan 'e liedende fabrikanten fan smeide trunnion-kûgelkleppen yn Sina, wolkom by goedkeape smeide trunnion-kûgelkleppen yn 'e groothandel fan ús fabryk.

Smeide trunnion balklep

De trunnion-kûgelklep wurdt brûkt om media ôf te snijen of te ferbinen yn ferskate klassen fan Klasse 150 ~ Klasse 2500. De kleppen makke fan ferskate materialen binne geskikt foar ferskate media lykas wetter, stoom, oalje, floeiber gas, ierdgas, stienkoalgas, salpetersoer, oksidator, urea ensfh. De oandriuwmodi omfetsje hânmjittige operaasje en elektryske operaasje. De ferbiningseinden kinne flens- of stomplassen wêze.

STRUKTURELE FEATURES

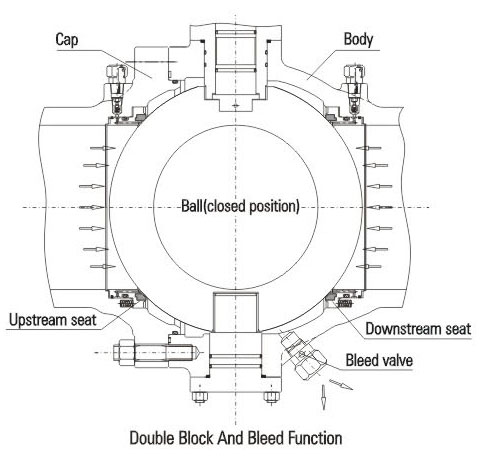

1. Dûbele blokkearring en bloeding (DBB)
As de fentyl sluten is en de middelste holte leechmakke wurdt troch de ûntladingsfentyl, sille de stroomopwaartse en stroomafwaartse sitten ûnôfhinklik de floeistof by de yn- en útlaat blokkearje om in dûbele blokkearfunksje te realisearjen. In oare funksje fan it ûntladingsapparaat is dat de fentylsit kontrolearre wurde kin op lekkage tidens de test. Derneist kinne de ôfsettings yn it lichem wosken en ôffierd wurde troch it ûntladingsapparaat om skea oan 'e sit troch ûnreinheden yn it medium te ferminderjen.

2. Leech wurkkoppel
De trunnion pipeline kûgelklep brûkt de trunnion kûgelstruktuer en driuwende klepsit, om in leger koppel te berikken ûnder wurkdruk. It brûkt selsmerende PTFE en glidelagers om de wriuwingskoëffisjint te ferminderjen ta it leechste yn kombinaasje mei de hege yntensiteit en hege fynens stam.

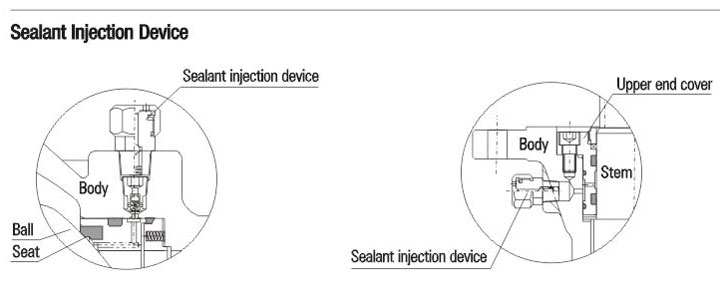

3. Needsealapparaat
De kûgelkleppen mei in diameter fan mear as of gelyk oan 6″ (DN150) binne allegear ûntworpen mei in ynjeksjeapparaat foar it ynjeksjearjen fan kit op 'e steel en de sit. As de sitring of steel-O-ring troch in ûngelok skansearre rekket, kin de oerienkommende kit ynjeksjeare wurde troch it ynjeksjeapparaat foar kit om lekkage fan medium op 'e sitring en steel te foarkommen. As it nedich is, kin it ekstra ôfslutingssysteem brûkt wurde foar it waskjen en smeren fan 'e sit om de skjinens te behâlden.

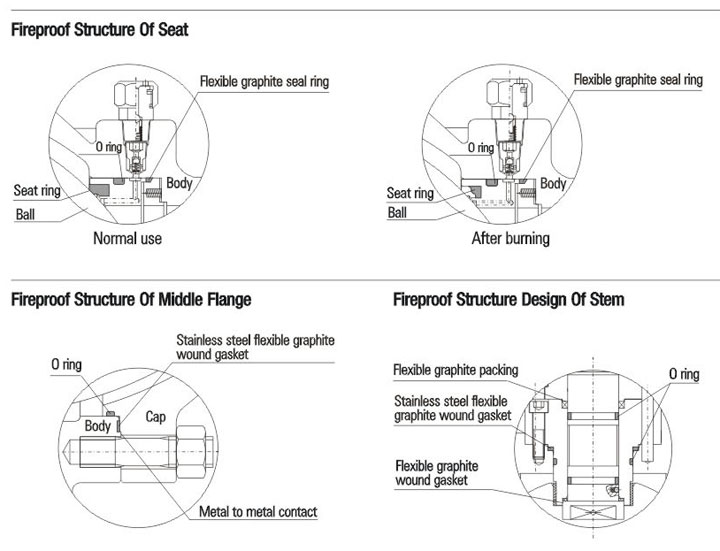

4. Brânfêste struktuerûntwerp
Yn gefal fan brân by it brûken fan 'e fentyl sille de sitring, steel-O-ring en middelste flens-O-ring makke fan PTFE, rubber of oare net-metalen materialen ûnder hege temperatuer ûntbûn of beskeadige wurde. Under druk fan it medium sil de kûgelklep de sithâlder rap nei de bal drukke, wêrtroch't de metalen ôfsluting yn kontakt komt mei de bal en de helpmetaal-op-metaal ôfslutingstruktuer foarmet, dy't lekkage fan 'e fentyl effektyf kin kontrolearje. It brânfeilige struktuerûntwerp fan 'e trunnion pipeline kûgelklep foldocht oan 'e easken yn API 607, API 6FA, BS 7655 en oare noarmen.

5. Antistatyske struktuer
De kûgelklep is foarsjoen fan in antistatyske struktuer en brûkt in ûntladingsapparaat foar statyske elektrisiteit om direkt in statysk kanaal te foarmjen tusken de bal en it lichem of in statysk kanaal te foarmjen tusken de bal en it lichem fia de stam, om de produsearre statyske elektrisiteit te ûntladen troch wriuwing by it iepenjen en sluten fan 'e bal en de sit troch de piiplieding, wêrtroch brân of eksploazje feroarsake troch statyske fonken foarkommen wurdt en de feiligens fan it systeem garandearre wurdt.
6. Betroubere sitdichtingsstruktuer
De sitafdichting wurdt realisearre troch twa driuwende sithâlders. Se kinne axiaal driuwe om de floeistof te blokkearjen, ynklusyf balafdichting en lichemafdichting. De lege drukafdichting fan 'e fentylsit wurdt realisearre troch foarôf oandraaien fan 'e fear. Derneist is it pistoneffekt fan 'e fentylsit ridlik ûntworpen, wat hege drukafdichting realisearret troch de druk fan it medium sels. De folgjende twa soarten balafdichting kinne realisearre wurde.
7. Ienfâldige ôfsluting (automatyske drukferliening yn 'e middelste holte fan' e fentyl)
Yn 't algemien wurdt de ienige ôfslutingsstruktuer brûkt, dat wol sizze, der is allinich de stroomopwaartse ôfsluting. Om't de ûnôfhinklike fearbelaste stroomopwaartse en stroomafwaartse ôfslutingssitten brûkt wurde, kin de oerdruk yn 'e fentilholte it foarferstrakkingseffekt fan 'e fear oerwinne, sadat de sit loskomt fan 'e bal en automatyske drukferliening nei it stroomafwaartse diel realisearre wurdt.

De stroomopwaartse kant: As de sit axiaal lâns de fentyl beweecht, produseart de druk P dy't útoefene wurdt op it stroomopwaartse diel (ynlaat) in omkearde krêft op A1. Om't A2 heger is as A1, A2-A1=B1, sil de krêft op B1 de sit tsjin 'e bal drukke en in strakke ôfsluting fan it stroomopwaartse diel realisearje.

De ûnderstreamkant: As de druk Pb yn 'e fentylholte tanimt, is de krêft dy't op A3 útoefene wurdt heger as dy op A4. As A3-A4=B2, sil it drukferskil op B2 de fearkrêft oerwinne, wêrtroch't de sit fan 'e bal loskomt en drukferlies fan 'e fentylholte nei it ûnderstreamkant realisearre wurdt. Dêrnei wurde de sit en de bal wer ôfsletten troch de fearaksje.

8. Dûbele ôfsluting (dûbele piston)
De trunnion pipeline kûgelklep kin ûntwurpen wurde mei de dûbele ôfslutingstruktuer foar en nei de kûgel foar bepaalde spesjale tsjinstomstannichheden en brûkerseasken. It hat in dûbel pistoneffekt. Under normale omstannichheden brûkt de klep oer it algemien in primêre ôfsluting. As de primêre sitôfsluting skansearre is en lekkage feroarsaket, kin de sekundêre sit de funksje fan ôfsluting ferfolje en de betrouberens fan 'e ôfsluting ferbetterje.

De sit brûkt in kombineare struktuer. De primêre ôfsluting is in metaal-op-metaal ôfsluting. De sekundêre ôfsluting is in fluorrubber O-ring dy't derfoar soarget dat de kûgelklep it bubbelnivo berikt. As it drukferskil tige leech is, sil de ôfslutingssit de bal troch de fearaksje drukke om in primêre ôfsluting te realisearjen. As it drukferskil tanimt, sil de ôfslutingskrêft fan 'e sit en it lichem dêrop tanimme, sadat de sit en de bal goed ôfslute en in goede ôfslutingsprestaasje garandearre wurde.

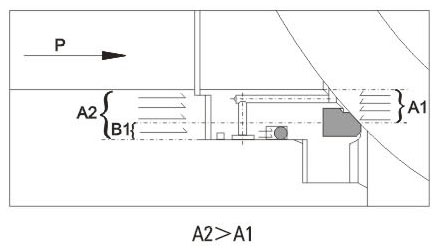

Primêre ôfsluting: Stroomop. As it drukferskil leger is of der gjin drukferskil is, sil de driuwende sit axiaal lâns de fentyl bewege ûnder de fearaksje en de sit nei de bal drukke om in goede ôfsluting te behâlden. As de druk P yn 'e piiplieding tanimt, is de krêft dy't útoefene wurdt op it gebiet A2 fan 'e fentylsit heger as de krêft dy't útoefene wurdt op it gebiet A1, A2-A1=B1. Dêrom sil de krêft op B1 de sit nei de bal drukke en in goede ôfsluting fan it stroomopwaartse diel realisearje.

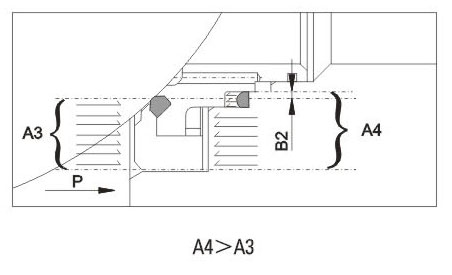

Sekundêre ôfsluting: Stroomôfwaarts. As it drukferskil leger is of der gjin drukferskil is, sil de driuwende sit axiaal lâns de fentyl bewege ûnder de fearaksje en de sit nei de bal ta drukke om in goede ôfsluting te behâlden. As de druk P yn 'e fentylholte tanimt, is de krêft dy't útoefene wurdt op it gebiet A4 fan 'e fentylsit heger as de krêft dy't útoefene wurdt op it gebiet A3, A4-A3=B1. Dêrom sil de krêft op B1 de sit nei de bal ta drukke en in goede ôfsluting fan it stroomopwaarts diel realisearje.

9. Feilichheidsreliefapparaat
Omdat de kûgelklep ûntworpen is mei de avansearre primêre en sekundêre ôfsluting dy't in dûbel pistoneffekt hat, en de middelste holte gjin automatyske drukferliening kin realisearje, moat de feilichheidsklep op it lichem ynstalleare wurde om it gefaar fan oerdrukskea yn 'e klepholte te foarkommen dy't kin ûntstean troch termyske útwreiding fan it medium. De ferbining fan 'e feilichheidsklep is oer it generaal NPT1/2. In oar punt om te notearjen is dat it medium fan 'e feilichheidsklep direkt yn 'e atmosfear ûntslein wurdt. As direkte ûntlading yn 'e atmosfear net tastien is, stelle wy foar dat de kûgelklep mei in spesjale struktuer fan automatyske drukferliening nei de boppeste stream brûkt wurde moat. Sjoch it folgjende foar details. Jou it asjebleaft oan yn 'e bestelling as jo de feilichheidsklep net nedich binne of as jo de kûgelklep mei de spesjale struktuer fan automatyske drukferliening nei de boppeste stream brûke wolle.

10. Sosjale struktuer fan automatyske drukferliening nei de boppestream

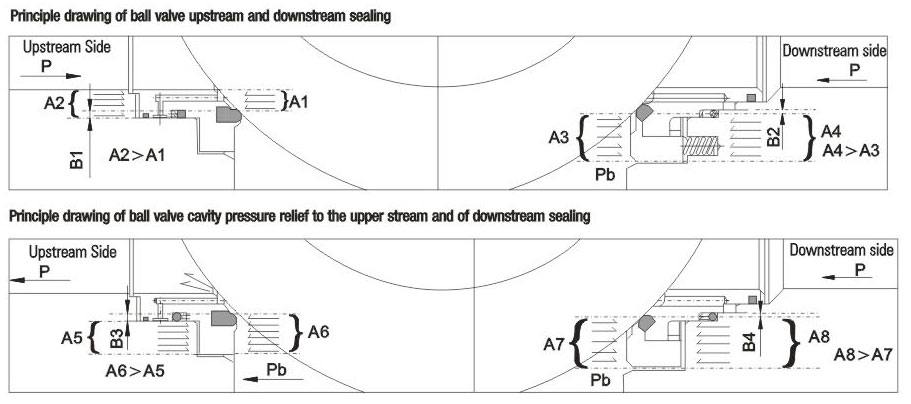

Omdat de kûgelklep ûntwurpen is mei de avansearre primêre en sekundêre ôfsluting dy't in dûbel pistoneffekt hat, en de middelste holte gjin automatyske drukferliening kin realisearje, wurdt in kûgelklep mei de spesjale struktuer oanrikkemandearre om te foldwaan oan de eask fan automatyske drukferliening en te soargjen dat der gjin fersmoarging fan it miljeu is. Yn 'e struktuer oannimt de boppeste stream primêre ôfsluting en de ûnderste stream primêre en sekundêre ôfsluting. As de kûgelklep sluten is, kin de druk yn 'e fentylholte automatyske drukferliening realisearje foar de boppeste stream, om it gefaar feroarsake troch holtedruk te foarkommen. As de primêre sit skansearre is en lekt, kin de sekundêre sit ek de funksje fan ôfsluting spylje. Mar spesjale oandacht moat bestege wurde oan 'e streamrjochting fan' e kûgelklep. Let tidens de ynstallaasje op 'e stroomopwaarts en stroomafwaarts rjochtingen. Sjoch de folgjende tekeningen foar it ôfslutingsprinsipe fan 'e klep mei de spesjale struktuer.

11. Blow-out proof stem
De stam hat in útblaasbestindige struktuer. De stam is ûntwurpen mei de trede oan 'e ûnderkant, sadat mei de posysje fan it boppeste eindeksel en de skroef de stam net troch it medium útblaasd wurdt, sels yn gefal fan abnormale druk yn 'e fentylholte.

12. Korrosjebestriding en sulfidespanningsbestriding
Der wurdt in bepaalde korrosjetoerlaach litten foar de dikte fan 'e lichemswand. De koalstofstielstiel, fêste as, bal, sit en sitring wurde ûnderwurpen oan gemyske nikkelplating neffens ASTM B733 en B656. Derneist binne ferskate korrosjebestendige materialen beskikber foar brûkers om út te kiezen.
Neffens de easken fan 'e klant kinne de fentylmaterialen selektearre wurde neffens NACE MR 0175 / ISO 15156 of NACE MR 0103, en strange kwaliteitskontrôle en kwaliteitsynspeksje moatte wurde útfierd tidens de produksje om folslein te foldwaan oan 'e easken yn' e noarmen en te foldwaan oan 'e tsjinstbetingsten yn' e sulfurisaasjeomjouwing.
13. Útwreidingsstang

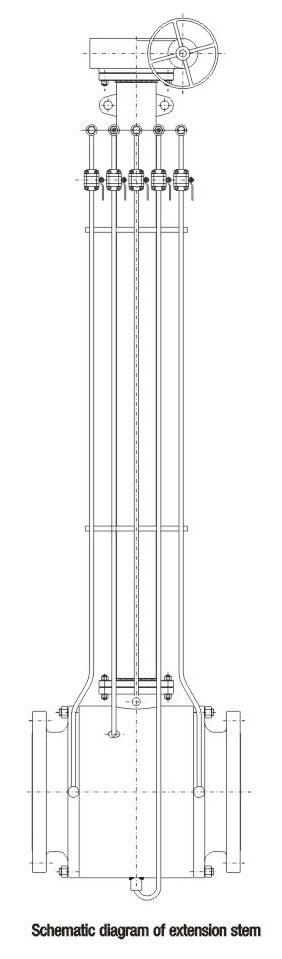

Wat de ynbêde kleppen oanbelanget, kin de ferlingingsstang levere wurde as grûnbediening nedich is. De ferlingingsstang bestiet út in stang, in ynjeksjeklep foar kit en in ôfwetteringsklep dy't nei boppen útwreide wurde kin foar it gemak fan betsjinning. Brûkers moatte de easken en lingte fan 'e ferlingingsstang oanjaan by it pleatsen fan bestellingen.
Foar kûgelkleppen dy't oandreaun wurde fia elektryske, pneumatyske en pneumatyske-hydraulyske operaasjes, moat de lingte fan 'e ferlingingsstang fan it sintrum fan 'e piiplieding oant de boppeste flens wêze.
